重量检查仪指示器 AD-4412-CW / 重量检查仪指示器（带 SUS 面板） AD-4413-CWAD-4412-CWAD-4412-CWAD-4413-CW使用图像使用图像显示屏 7英寸触摸屏彩色液晶显示屏注册产品 最多 1,000 种AD-4412-CW是一款用于带式检重器和滚筒式检重器进行重量检查的称重显示器。只需连接称重传感器或平台秤即可构建检重秤。・反馈控制输出功能・三种称重模式：通
重量检查仪指示器 AD-4412-CW / 重量检查仪指示器（带 SUS 面板） AD-4413-CW
显示屏 7英寸触摸屏彩色液晶显示屏
注册产品 最多 1,000 种
AD-4412-CW是一款用于带式检重器和滚筒式检重器进行重量检查的称重显示器。
只需连接称重传感器或平台秤即可构建检重秤。
・反馈控制输出功能
・三种称重模式：通过称重、停止称重、静态称重
・使用激光打印机打印操作历史记录、测量历史记录、直方图、X-bar/R 控制图和计数结果。
・即使在通过无线 LAN 称重时，也可以在智能手机或平板电脑上显示称重结果等各种数据。
・AD4412-CW设置值可以使用USB存储器写入和读取。
・操作历史记录、测量历史记录、直方图、控制图和总数据可以保存到 USB 存储器，并可以导入到计算机。
・可以使用模拟（电流、电压）输出更改质量值输出和传送带速度（需要 AD4412-07）
・防尘/防水（安装在面板上时）符合 IP65 标准（需要 AD4412-10 面板安装支架）
产品代码/JAN代码
| 型号名称 | 产品代码 | JAN代码 |
|---|---|---|
| AD-4412-CW | AD4412-CW | 4981046163347 |
| AD-4413-CW | AD4413-CW | 4981046305822 |
各部分名称、功能、操作示例
前面板
(*1) 无线 LAN 接收灵敏度取决于无线电波环境。通讯可能会中断，因此如果您想进行连续监控，我们建议使用 RS-485 或有线 LAN 的 Modbus 通讯功能与 HMI 显示器结合使用。
后面板
特征

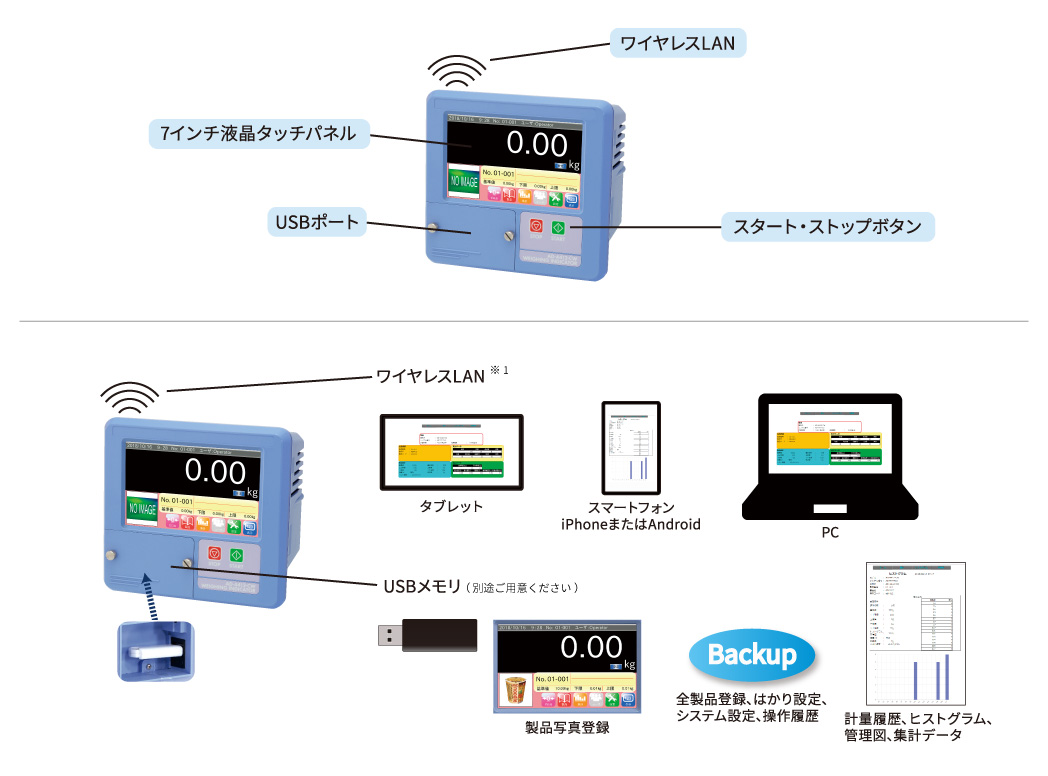

无线网络
您可以随时在智能手机、平板电脑或 PC 上查看产品信息、产品设置、汇总数据、统计数据、柱状图和控制图，而无需停止体重检查器。
(注) 无线 LAN 接收灵敏度取决于无线电波环境。使用无线 LAN 进行连续监控时必须小心。

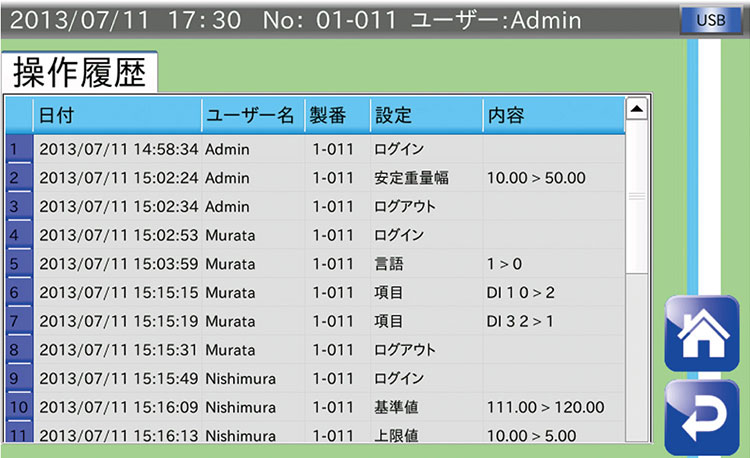

操作历史
所有设置更改操作的历史记录和称重结果的历史记录都可以保存到 USB 存储器中。
与测量历史功能一起，可用于HACCP管理。
您可以根据管理级别注册用户并限制操作。
分为四个级别： “Operator”（工人）、
“Supervisor”（工作负责人）、
“Quality Manager”
（质量经理）、“Administrator”（管理负责人） )
，并为每个用户分配适当的管理级别，这样可以避免粗心的操作。(*2)
(*2) 电源打开后，管理级别设置为“操作员”。
称重历史记录
称重过程中，称重历史记录保存在 USB 存储器中。
输出格式：日期、时间、组号-产品号、称重结果、判断结果
只能使用FAT32格式的USB存储器。
输出到 USB 存储器的称重历史记录以 CSV 格式保存在根目录中。
如果以 320 个USB 闪存驱动器
/分钟 运行 8 小时，大约将使用 6MB。
大约 7GB 是一年 365 天 24 小时运行的标准。（请另外准备USB存储器）
*请定期从USB存储器中删除文件。
*我们建议仅在输出数据时插入 USB 存储器。
直方图、控制图和聚合结果的 PDF 文件
测量完成后，显示要保存的数据的列表屏幕。当您按计数屏幕上的“PDF”键时，PDF 文件将输出到 USB 存储器。
如果 AD4412-CW 连接了 Postscript 激光打印机，则按“打印”键即可打印。

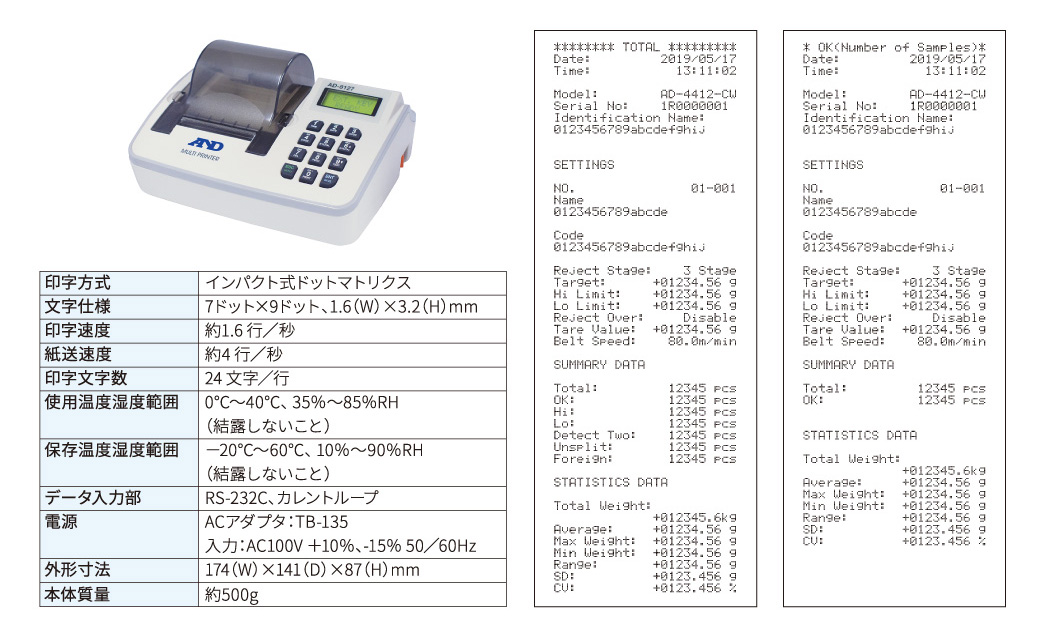

多功能打印机 AD-8127 打印示例
应用
基本用法
反馈控制
输送机速度控制

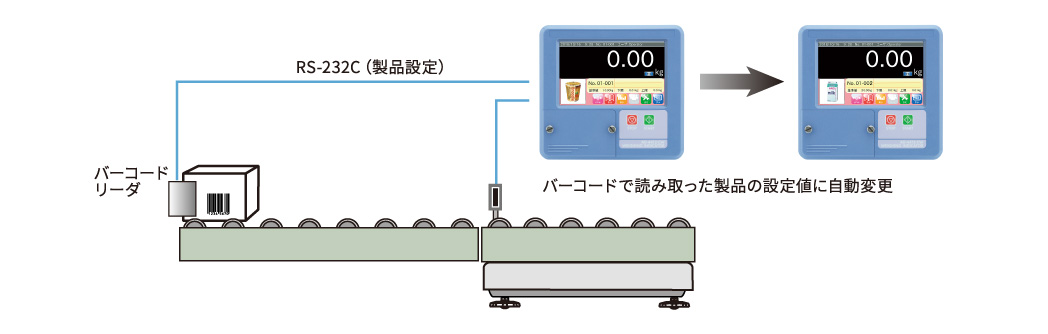

通过读取条形码自动更改产品设置
食品厂“外卖称重系统”提案
用测量装置支持电镀工作
这是一个支持便当盒、饭团、寿司、面条、配菜、沙拉等摆盘工作的测量系统。
当工人或机器人电镀时，它会立即确定取出的食物量，并有助于确保均匀电镀。
通过减少成品的重量缺陷，我们提高了工厂的生产力并有助于提高产量。
该称重系统设备配置简单。
配置简单，只有显示器和秤台
只需将客户的材料盒放在上面即可使用。
根据电镀工人或电镀机器人取出配料时配料总量减少的量来进行判断。
显示器也可以更换为带不锈钢盖的 AD-4413-CW。
触摸式 LCD 显示屏易于读取和操作
取出称重系统/操作画面
还可以显示取出量并检查剩余量。
对于每个项目，您可以选择 5 级和 3 级标准值。
对于每个项目，可以从“5级”和“3级”中选择要提取的参考值。
关于材料和设备，请随时与我们联系。
材料可供立即查看。
用测量装置支持电镀工作
使用示例
规格
模拟部分
输入灵敏度
0.15μV/d以上（d=最小刻度）
调零范围
-35mV 至 +35mV（-7mV/V 至 +7mV/V）
称重传感器施加电压
DC5V，60mA，
最多4个350Ω称重传感器，带遥感功能
温度系数
零点：±0.02μV/℃（典型值）
量程：±3ppm/℃（典型值）
非线性
满量程的 0.005%
采样率
4,000次/秒
数码部
显示范围
0～999,999d
显示部分
7英寸触摸屏彩色TFT液晶显示屏
注册产品数量
注册产品数量
1,000 件商品
一般规格
电源电压
AC100V至240V（+10%、-15%、50/60Hz、30VA）
工作温度和湿度
-10℃～50℃，85%RH以下（无凝露）
防尘防水
符合 IP65 标准 安装在面板上时（需要 AD4412-10）
标准输入/输出
通讯接口
RS-232C、RS-485、LAN、USB2.0、无线 LAN (*3)
控制输入/输出
11点输入（无电压接点或开路集电极输入）
11点输出（开路集电极输出）
光电传感器供电电源
12V，250mA
(*3) 本设备的无线 LAN 可以在日本使用。在海外使用本机的无线 LAN 时，仅限于已获得认证的国家和地区。我们计划不时在我们的网站上发布可使用无线 LAN 的国家和地区。
无线 LAN 接收灵敏度取决于无线电波环境。通讯可能会中断，因此如果您想进行连续监控，我们建议使用 RS-485 或有线 LAN 的 Modbus 通讯功能与 HMI 显示器结合使用。
